今天在Debug BIOS code 過程中發現軟體工具的一些小技巧：
SlickEdit : 可以直些按下Ctrl + D 去開啟"某路徑的檔案"
例如：
某個xxx.dsc 檔案內容中有一行內容為
Chipset\Ich9\Ich9Init.inf
如果你想要開啟這個inf的時候，只要把游標移動到這一行，然後按下Ctrl+D ，那麼你就可以在SlickEdit中看到它開啟了Chipset\Ich9\Ich9Init.inf 這個檔案來讓你編輯。
Beyond Compare : 可以使用外部檢視工具來編輯
一般使用Beyond Compare比對兩個不同目錄內的檔案後，你可以直接點選檔案，然後Beyond Compare會使用自帶的檔案編輯器來比較檔案內容，並且顯示不同的地方，但是當你要修改內容的時候，你只能在視窗最下面"一行一行"修改，沒辦法一次修改兩行以上。
所以我們改使用另一個比較工具(Araxis Merge v6.5)來當作檔案編輯器：
1.Beyond Compare中點選 工具選項-->偏好設定-->外部檢視工具選項 然後點選"新增"
2.接著依照下面設定:
說明: AraxisMerge 快速鍵: Ctrl+A
命令列參數(你安裝的路徑): C:\Program files\....\AraxisMerge.exe %f %f
(%f %f 代表比較兩個檔案)
設定好之後，下次要開啟編輯器來比較內容的時候就按下Ctrl+A 你就可以改用Araxis Merge來編輯。
有人可能會問說，Araxis Merge 跟Beyond Compare都是一樣的東西，可以比較目錄或是檔案，幹麻要在Beyond內改用Araxis Merge所提供的檔案編輯器，直接使用Araxis Merge 來比較就好了 ?
這是因為Beyond Compare的比較畫面的視窗比較好看很清晰明瞭，但是編輯器很討厭，只能一行一行編輯，而Araxis Merge則是比較的畫面很難看，但是編輯器很好用，可以一次編輯很多行，所以我只好混搭，這樣子比較好用。
星期三, 10月 24, 2007
星期二, 10月 23, 2007
POST Card & Port 80h
[前言 -什麼是Debug Card]
對於BIOS 工程師來說，常常會因為我們在移植程式碼到不同平台的時候，因為忽略了一些細節而讓BIOS程式碼無法工作，最常見的就是當機。
由於BIOS是屬於一個Loader(引導程式，或是初始化程式)，可能當機的地方在VGA還沒辦法顯示的地方，所以錯誤訊息可能沒辦法顯示在螢幕上，因此透過其他的方式來讓我們知道BIOS 程式碼已經執行到了哪個階段，這樣子有助於我們去Debug 。
另外對於ㄧ台已經出貨給使用者的電腦，也可以透過這個方式來維修。而對於BIOS工程師來說I/O Port 80h 是一個很實用的Debug Port，而這個I/O Address已經成為一個標準，所以我們可以透過寫入代碼到Port 80h的方式，將代碼送到ㄧ張有七段顯示器的卡片來顯示，而顯示的那張卡片就稱為Debug Card或是Post Card，而顯示在卡上面的代碼就稱為POST Code(0x00~0xFF)，當然也會因為不同BIOS廠商所以代碼也會有所不同。
[IA32 架構下的Port 80h]
Port 80h 與Debug Card 的路徑是如何被初始化的呢? 這部份是討論你寫入Port 80h 的資料是如何經過硬體電路然後解碼到Debug Card?
ㄧ般而言，目前IA32架構下的電腦中POST Card可以連接到PCI/LPC...etc 不同型態的bus，在IA32架構底下I/O Control Host 會負責將寫入到Port 80h的資料往PCI/LPC Bus送，然後我們就可以顯示在七段顯示器上面。
所以，由上述可以得知：
1.BIOS端需要去組態(設定) I/O Control Host ，然後選擇Port 80h資料要送到哪邊(PCI/LPC)。
2.HW需要設計一塊POST Card來負責將I/O Control Host 送過來的資料解碼(decode)成七段顯示器能夠顯示的訊號。
所以看起來很簡單吧，其實實做的時候只要拿著ICH Spec然後ㄧ步一步下去設定就可以了。
可能會有人想問，BIOS不是自己會去初始化這部分嗎，那幹麻還要自己做?
如果你想問這個問題的話，又剛好你是一個BIOS工程師時，你可以自己實驗一樣東西，就是在FFFF_FFF0的指令跳躍之後，你寫一段下面的Code 來做一個簡單的測試，這段code最主要是在POST Card上面ㄧ直顯示99h：
FirstPostCode:
mov al,099h
mov dx,80h
out dx,al
jmp FirstPostCode
由於BIOS一開始執行的地方你就輸出資料到Port 80h，此時系統上面的POST Card 不會顯示99h，這是因為你沒有初始化I/O Control Host 所以會造成系統當機，這也就是這篇文章的重點 "如何自己動手做"。
因為BIOS 能開始讓你寫入資料到Port 80h的地方可能不是一開始的BIOS entry point ，所以如果你想要在更早的地方去輸出ㄧ個代碼到Port 80h時，你就必須這樣子做。
由於我沒觸過PCI介面的POST Card，所以沒研究要如何針對這種類型的POST card初始化，但是對於LPC bus的方式則是去組態LPC中的暫存器以及RCRB中的設定就可以了讓寫入Port 80h的資料正確的送到LPC Bus，相關詳細資訊可參考I/O Control Host Spec中的說明。
[註]
P廠商的BIOS 在Post 階段一開始的時候就會去初始化Port 80h的相關設定，而I廠商的BIOS 則會到PEI 的某個點才會去做這部份的動作。
但是不管是哪一家的BIOS，如果你想更早一點就丟Port 80h，你就必須這樣子做，當然也有例外，例如硬體電路預設就已經是對的路徑的時候(例如預設PCI Bus，而你也用PCI Debug Card)，這篇文章就沒有用了...呵呵 ^^

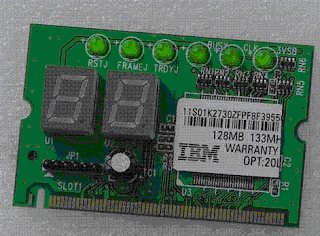

圖 Mini PCI Debug Card
對於BIOS 工程師來說，常常會因為我們在移植程式碼到不同平台的時候，因為忽略了一些細節而讓BIOS程式碼無法工作，最常見的就是當機。
由於BIOS是屬於一個Loader(引導程式，或是初始化程式)，可能當機的地方在VGA還沒辦法顯示的地方，所以錯誤訊息可能沒辦法顯示在螢幕上，因此透過其他的方式來讓我們知道BIOS 程式碼已經執行到了哪個階段，這樣子有助於我們去Debug 。
另外對於ㄧ台已經出貨給使用者的電腦，也可以透過這個方式來維修。而對於BIOS工程師來說I/O Port 80h 是一個很實用的Debug Port，而這個I/O Address已經成為一個標準，所以我們可以透過寫入代碼到Port 80h的方式，將代碼送到ㄧ張有七段顯示器的卡片來顯示，而顯示的那張卡片就稱為Debug Card或是Post Card，而顯示在卡上面的代碼就稱為POST Code(0x00~0xFF)，當然也會因為不同BIOS廠商所以代碼也會有所不同。
[IA32 架構下的Port 80h]
Port 80h 與Debug Card 的路徑是如何被初始化的呢? 這部份是討論你寫入Port 80h 的資料是如何經過硬體電路然後解碼到Debug Card?
ㄧ般而言，目前IA32架構下的電腦中POST Card可以連接到PCI/LPC...etc 不同型態的bus，在IA32架構底下I/O Control Host 會負責將寫入到Port 80h的資料往PCI/LPC Bus送，然後我們就可以顯示在七段顯示器上面。
所以，由上述可以得知：
1.BIOS端需要去組態(設定) I/O Control Host ，然後選擇Port 80h資料要送到哪邊(PCI/LPC)。
2.HW需要設計一塊POST Card來負責將I/O Control Host 送過來的資料解碼(decode)成七段顯示器能夠顯示的訊號。
所以看起來很簡單吧，其實實做的時候只要拿著ICH Spec然後ㄧ步一步下去設定就可以了。
可能會有人想問，BIOS不是自己會去初始化這部分嗎，那幹麻還要自己做?
如果你想問這個問題的話，又剛好你是一個BIOS工程師時，你可以自己實驗一樣東西，就是在FFFF_FFF0的指令跳躍之後，你寫一段下面的Code 來做一個簡單的測試，這段code最主要是在POST Card上面ㄧ直顯示99h：
FirstPostCode:
mov al,099h
mov dx,80h
out dx,al
jmp FirstPostCode
由於BIOS一開始執行的地方你就輸出資料到Port 80h，此時系統上面的POST Card 不會顯示99h，這是因為你沒有初始化I/O Control Host 所以會造成系統當機，這也就是這篇文章的重點 "如何自己動手做"。
因為BIOS 能開始讓你寫入資料到Port 80h的地方可能不是一開始的BIOS entry point ，所以如果你想要在更早的地方去輸出ㄧ個代碼到Port 80h時，你就必須這樣子做。
由於我沒觸過PCI介面的POST Card，所以沒研究要如何針對這種類型的POST card初始化，但是對於LPC bus的方式則是去組態LPC中的暫存器以及RCRB中的設定就可以了讓寫入Port 80h的資料正確的送到LPC Bus，相關詳細資訊可參考I/O Control Host Spec中的說明。
[註]
P廠商的BIOS 在Post 階段一開始的時候就會去初始化Port 80h的相關設定，而I廠商的BIOS 則會到PEI 的某個點才會去做這部份的動作。
但是不管是哪一家的BIOS，如果你想更早一點就丟Port 80h，你就必須這樣子做，當然也有例外，例如硬體電路預設就已經是對的路徑的時候(例如預設PCI Bus，而你也用PCI Debug Card)，這篇文章就沒有用了...呵呵 ^^
圖 Mini PCI Debug Card
